GGDZ照明稳压节电器（柜）

GGDZ照明稳压节电器（柜）简要技术参照表

产品简介

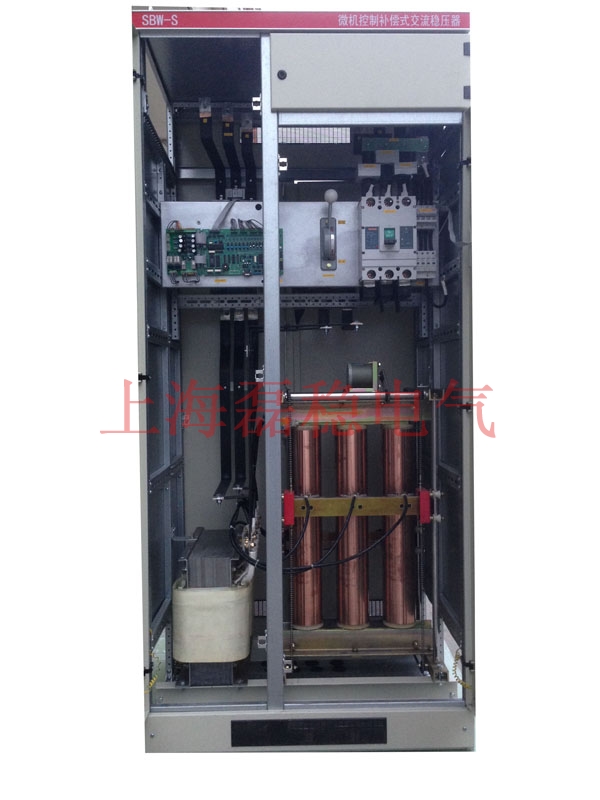

  GGDZ照明稳压节电器（柜）的结构与工作原理

　　 GGDZ照明稳压节电器（柜）由补偿变压器、调压变压器、无触点控制（或无极调压控制技术）、采样电路、主控制电路、调压控制电路、时控电路、保护电路等组成。根据照明负载特点和电网电压的实际情况，实行分相采样，分相稳压调压。

　　 其工作过程为：照明负载（路灯）开始工作时，采样电路获取当时输出电压，经检测控制电路与基准电压进行比较判断，然后输出控制信号，控制调压电路进行无触点（或无极）调压，使补偿电路产生大小不同的补偿电压，达到降低和稳定输出电压的目的。

　　 GGDZ照明稳压节电器（柜）先用低压（195V）软启动，然后以慢斜坡方式升压至225V，等灯具充分预热后，再自动转为用户设定的输出电压。输出电压在190V～230V之间可任意调节。（出厂时设定为：从开灯至23点为210V；23点至凌晨5点为195V；凌晨5点至关灯为210V。）输出电压的转变过程是缓慢的斜坡方式，不会产生任何冲击电流。用户根据当地道路照明需要，通过时控电路对照明负载的运行时间和供电电压进行编程，以最大限度地降低灯具的电耗和温度。

　　 同时，检测控制电路还对保护电路进行控制，万一节电柜输出电压过、欠压或补偿调压系统工作不正常时，节电器（柜）还能自动切换到“旁路”状态，转到市电供电，不会造成照明负载的供电中断。

　　 GGDZ照明稳压节电器（柜）（路灯型）还可多增加一路可控制的输出，以满足道路照明半夜灯回路的需要，出厂时设定为深夜11：00时，该回路供电电源被切断，半夜灯熄灭，但长夜灯回路仍维持供电。

基础指标输入电压范围：190V-270V

输出电压范围：190V-230V

频率：50HZ

耐电压强度：能承受2000V 1min

绝缘电阻 >5MΩ

电压调整速率：30V/分钟

连续过载能力：1.2倍

稳压精度：±1～2 % 短时间过载能力：1.5倍

输出电压波形：正弦波

标称节电率：25％以上

使用环境温度：-40℃～45℃　

连接方式：串联在电路中

最大允许温升：70℃

机柜防护等级：IP54

设计使用年限：15年

主要功能软启动预热：灯具刚点亮时，节电柜输出195V～225V软启动预热电压，约十分钟（可调）后，自动转入稳压节电状态

无触点（或无级）调压： 可在190V～230V之间任意选择输出电压值，以及电压变化的时间段。节电柜会根据时间将输出电压自动缓慢地转变到设定值

时控功能：每天可设置8个时段，每个时段可输出不同的节电电压（任意确定）

优化功能：补偿变压器的绕组能抑制负载电流的瞬变，优化输出电压质量

过、欠压保护：当输出电压超出设定值±10%时，节电器（柜）将自动切换到“旁路”状态，转到市电供电

机保功能： 当补偿调压系统工作不正常时，节电器（柜）自动切换到“旁路”状态，转到市电供电

短路保护 ：当输出端出现短路时，空气开关自动切断输入电源

半夜灯负载输出（可选）：可为道路照明半夜灯回路增加一路可控制的输出

无线远程监测（可选）：可加装无线远程监测功能，对节电器（柜）的实时电压电流参数及工作状态进行远程监测

无功功率补偿（可选）： 可加装无功功率补偿功能，补偿值根据现场负载情况，由用户自定
