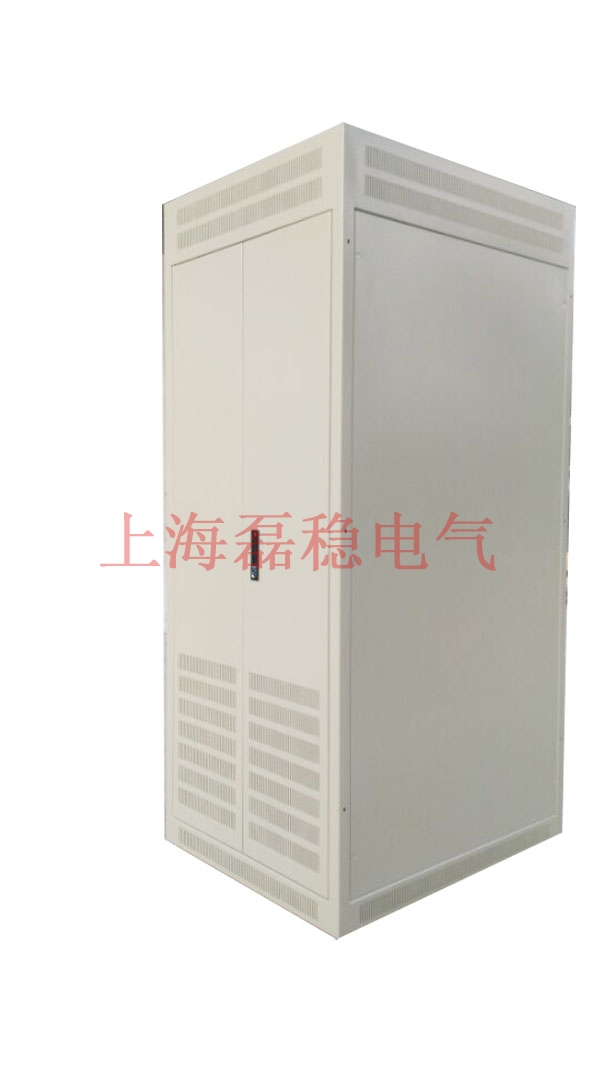

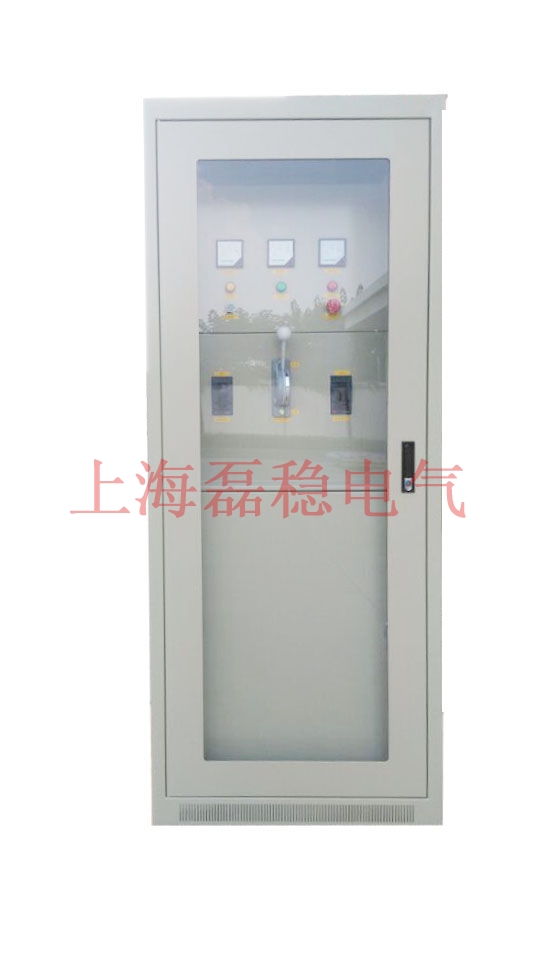

三相、单相旁路柜
三相、单相旁路柜介绍:
三相、单相稳压旁路柜是UPS不间断电源旁路备用电源,由隔离变压器(单变单/两变单/三变单/三变三)综合了稳压柜、直流电源柜、隔离变压器柜为一体的综合UPS稳压旁路柜,设备配套在UPS厂家,使用在各大电厂、通讯、军事不间断用电的领域。
三相、单相旁路柜技术指标
型号 SPLG系列 DPLG系列
交流输入 接线方式 三相+N+E I相+N+E
输入电压 380V±15%或宽电压特殊定制 220V±15%或宽电压特殊定制
工作频率 50/60HZ
交流输出 接线方式 三相+N+E I相+N+E I相+N+E
输出电压 380V±5%之内可调 220 V±5%之内可调 220 V±5%之内可调
稳压精度 1%-5%可调,具有回中功能 1%-5%可调,具有回中功能
调压方式 无级调整
应变时间 ≤0.05s
稳定时间 输入电压相对额定值阶跃变化10%时,其稳定时间≤1S
波形畸变 ≤0.1%
效率 94%~98%
耐压 整机对地2000VAC/分无击穿、无飞弧现象
噪声 < 55dB
绝缘电阻 ≥3ΜΩ
相对湿度 20%-90%
海拔高度 不超过2000米
保护功能 过压 输出超过额定电压5%,延时3-5秒切断输出电源,并声光报警
欠压 输出低于额定电压-13%,延时3-5秒切断输出电源,并声光报警
短路 当负载设备短路时,切断输出电源,并声光报警
过流 当负载设备过流时,切断输出电源,并声光报警
逆相 切断输出电源,并声光报警
缺相 切断输出电源,并声光报警
市电旁路 当稳压器故障或维修时,具备电源手动或自动直通装置
系统指示 显示 指针表显示,电压,电流,可选LED液晶显示
故障指示 欠压、过压、过流、缺相、逆相、具备声光报警
控制电路 该机实行A/D真有效值采样,有效地克服了“失控”和“失真”现象
选配 模拟信号 可提供输入输出电压、电流模拟量DC0~5V电压,工作状况无源触点信号
监控接口 RS232、RS485接口,实现遥控、遥信、遥测功能
规格: 10KVA~300KVA
