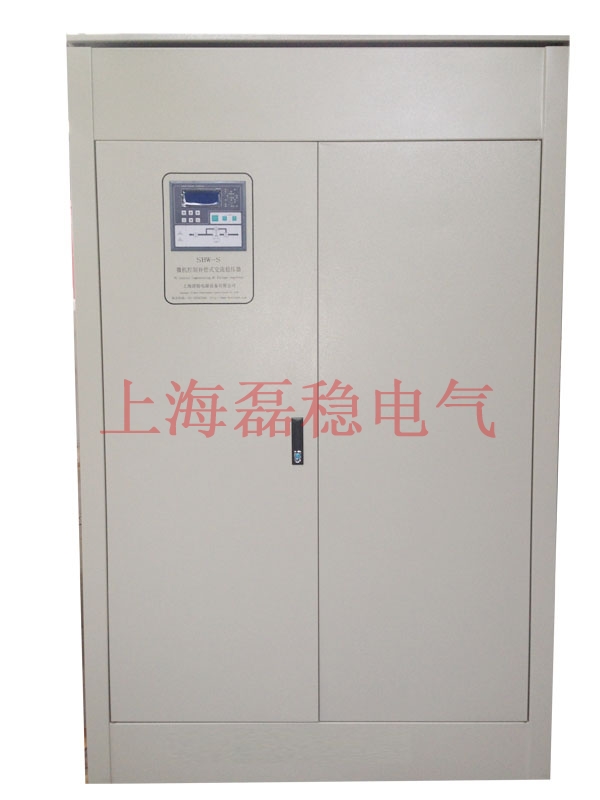

SBW(S)微机控制补偿式交流稳压器

SBW(S)系列微机控制稳压器简要技术参照表

产品简介

  SBW(S)微机控制补偿式交流稳压器，是我公司引进、吸收西欧先进技术，同时结合我国国情，为稳定交流电压而设计的。当外界供电网络电压波动或负载变动造成电压波动时能自动保持输出电压的稳定。本系列产品与其它形式稳压器相比具有容量大、效率高、无波形畸变、电压调节平稳准确，适用负载广泛，能承受顺时超载，可长期连续工作，市电稳压随意切换，设有RS-232远程监控,自动故障诊断系统、所有数据通过计算机及显示面板可标定，以及体积小、重量轻使用安全方便，运行可靠等特点。可广泛应用于进口设备及一些高要求的稳压场所。

基础指标 技术指标：

容    量：10KVA~3000KVA

输入电压：380V±20％或宽电压特殊定制

输出电压：380V±5％之内可选择

稳压精度：1％~5％可选

频    率：50\60Hz

应变时间：≤0.05s

稳定时间：输入电压相对额定值阶跃变化10％时，其稳定时间≤1s

保护功能：

过压：输出超过额定电压+10％，延时3 - 5秒切断输出电源

欠压：输出低于额定电压-15％，延时3 - 5秒切断输出电源

  短路 ：当负载设备短路时，切断输出电源并发生声光报警

过流 ：当负载设备过流时，切断输出电源并发生声光报警

逆相 ：切断输出电源，并发生声光报警

缺相 ：切断输出电源，并发生声光报警

旁路 ：当稳压器故障或维修时，具备电源手动或自动直通装置

产品优势

监控接口：可选RS232、RS485接口， 实现遥控、遥信、遥测功能

控制方式：采用高效、紧凑的单片机控制,抗谐波干扰, 三相平均真有效值采样

参数设置：代码显示，数字参数调整

显示载体：高亮度液晶、数码显示

产品特点：人机界面合理友好，稳压准确率高，容量大、效率高、无波形畸变、电压调节平稳，适用负载广泛，能承受瞬时超载

工艺及技术优势

电子元件：采用进口件，+60℃和-40℃高低温储存48小时。并由各种特性测试仪进行严格老化筛选

线路板：成品经高温（+55℃）模拟工作状态通电老化48小时并经过性能测试，确保线路板稳定可靠

变压器线圈：采用二次真空侵漆，绝缘性能提高，达F级

伺服电机：采用低速同步电机，省略变速机构，运转稳定

石墨碳刷：采用英国A牌合金体碳刷，接触电阻小，火花小，使用寿命长

矽钢片：采用日本进口D10钢片，损耗小、噪声低、效率高

机械结构：加装滚针轴承，传动轻便灵活，杜绝卡死现象

集成控制电路：独具“真有效值采样”，从根本上解决了波动畸变对稳压性能的影响

整机老化试验：每台稳压器出厂前经72小时带负载模拟波动老化检验
